　　一、什么金手指

　　1、金手指的解释：用于插入卡槽，与卡槽内金属弹簧片接触导通的类似手指排列的焊盘，因这类设计对焊盘表面耐磨性和导电性有较高要求，故会在焊盘表面镀上一层镍和一层金，所以通称为金手指。

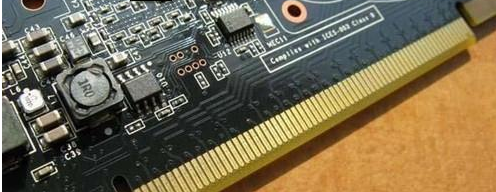

　　2、金手指的作用：通过金手指和卡槽内弹簧片接触导通，使外接的pcb和主板之间实现互联互通，同时因用户对性能需求的差异又方便拆卸更换。最常见金手指设计出现在电脑里面的显卡和内存条上。如下图：

　　二、 金手指的特点

　　1、为什么要做金手指

　　★一块独特作用的pcba需要跟主板互联但是又需要方便更换，设计金手指和插槽连接，类似于电源插头和插座的关系

　　★因为金的导电性好、惰性又比较强，保证导电效果的同时又不会氧化，同时因为金耐磨频繁插拔之后同样能保证足够好的导电性。

　　2、根据使用场景不同，如何选择金手指的技术要求

　　通常意义上讲的金手指是指这些手指部分镀5-30u”的硬金，硬金耐磨效果更好，并且能保证插拔20000次不影响质量，必须要金厚5u”以上。但是硬金加工工艺相对复杂，金厚要求高消耗更多金盐，直接造成成本过高。实际情况下，很多pcb不需要频繁插拔，没必要做较厚的金，甚至可以不做硬金，直接做化金替换（化金属于软金，金厚一般1-3u”），能有效降低pcb的采购价格。

　　3、金手指的加工方式

　　★ 标准的镀硬金手指，是采用电镀方式，需要所有手指在电镀时导电，因此金手指下方都会添加导 线，先在铜表面上镀一层介质镍，再在镍层上面按要求厚度镀上金。

　　★手指镀金之前，把其它所有不镀金的焊盘用胶带覆盖，镀完金之后撕掉胶带，再用胶带覆盖金手指，其它焊盘按要求做喷锡、osp、化金等处理，焊盘处理完成后撕掉金手指上胶带。

　　★成型时金手指磨斜边，方便插入卡槽。

　　三、金手指设计注意事项

　　1、首先确保金手指的长度、宽度、位置和卡槽完全对应，确保正确互联

　　2、pcb板上设计的防呆key slot，宽度、高度、位置和卡槽内凸起完全匹配

　　3、部分pcb需要个别手指较短设计的，如果不能直接在手指下方加导线，需要考虑镀金时如何导电

　　4、金手指的斜边角度和深度要求，与手指长度是一致的，不要造成斜边后手指偏短或斜边后残厚偏薄板子无法使用。
